Número do modelo |
B-JZH1200 |
|
Tempo de espera |
35 dias úteis após receber depósito e papelão |
|
Termos de pagamento |
30% TT antes da produção, 70% do saldo antes da remessa |
Especificações da máquina
USO:
Além de fazer caixas tradicionais, a máquina também pode criar outras caixas de paletização, bem como as caixas de embalagem dobráveis sem cola, é adequada para caixas de embalagem de alimentos; Caixas de embalagem de frutas/vegetais e outras caixas de produtos e etc.
Destaques de desempenho:
1. Sistema de pulverização de cola importado, com função de compensação automática de pulverização de cola;
2. Adicione o dispositivo de facas dobráveis, pode fazer várias caixas
3. O papelão adota alimentação automática com sucção no fundo, alimentação contínua, formação, transmissão ao mesmo tempo;
4. Adote o controlador de movimento, o sistema de rastreamento fotoelétrico, o sistema de detecção de fonte de gás, a interface humana-máquina, automatize todo o processo de formação de caixas
5. Posicionamento de fibra para dobrar e colar para reduzir os erros de colagem. Servo empurra o papelão com cola na frente e para trás para reduzir o erro dos olhos fotoelétricos, o que pode tornar a cola mais precisa.
6. Sistema de proteção de segurança infravermelha para garantir a segurança da operação de pessoal;
7. Função automática de diagnóstico de falhas;
8. Dispositivo de ajuste rápido de mudança de molde;
9. Projeto de gaiola da estrutura da máquina, processamento integral, combinação de agrupamento;
10. Toda a máquina ocupa uma pequena área e tem boa estabilidade.
Parâmetros técnicos
|
Espessura do papelão |
1,5mm -7 mm |
|
Poder |
380V / 50Hz |
|
Barulho |
Menor ou igual a 100dB |
|
Velocidade |
20-50 (peças/min) |
|
Altura de empilhamento de papelão |
280mm |
|
Peso empilhado |
30 kg |
|
Poder total |
Cerca de 12kw |
|
Capacidade de cola |
10 L |
|
Fonte aérea |
50 l/minuto |
|
Peso da máquina |
1600 kg |
|
Dimensões (LXWXH) |
3280x1650x1950mm |

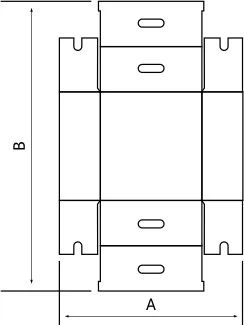

Especificações de caixas de embalagem
|
Tamanho do pacote |
A: min. tamanho |
370mm |
|
A: Max. tamanho |
1000mm |
|
|
B: Min. Tamanho |
500mm |
|
|
B: máx. tamanho |
1100 mm |
|
|
Tamanho da caixa |
L: min. Tamanho |
180mm |
|
L: máx. tamanho |
650mm |
|
|
W: min. Tamanho |
180mm |
|
|
W: máx. tamanho |
470mm |
|
|
H: Min. Tamanho |
60mm |
|
|
H: máx. tamanho |
230mm |
Amostras de caixa
Machin Peças principais
Sistema de Sistema de alimentação automática
Sistema de transferência
Sistema de Gluer de Melta Hot
Sistema de controle
Lista de peças
|
Nome |
Modelo e especificações |
Marca |
Quantidade |
Observações |
|
|
Servo motor |
Ms -1 h 3-13 c15cd-t331z |
Inovância |
China |
1 |
1.3kW |
|
Servo unidade |
SV630AT5R4I |
Inovância |
China |
1 |
1.3kW |
|
Servo motor |
Ms -1 h 3-13 c15cd-t334r |
Inovância |
China |
1 |
1.8kW |
|
Servo unidade |
SV630AT5R4I |
Inovância |
China |
1 |
1.8kW |
|
Formando redutor |
KS57 |
Chaoran |
China |
1 |
Proporção 1: 11.92 |
|
Transportando motor |
6RK200GO-UF |
Maili |
China |
1 |
0. 37kw \ 1: 15 |
|
Bomba de vácuo |
KRF25A |
China |
1 |
||
|
Unidade de deslizamento linear |
SK40 |
Hiwin |
Taiwan, China |
||
|
Interruptor fotoelétrico |
E3jk-rr 12- c |
Omron |
Japão |
3 |
|
|
Interruptor de proximidade |
E2E-X3D1-D |
Autonics |
Coréia |
2 |
|
|
Tela de toque |
Fe6100ce |
China |
1 |
||
|
Revezamento |
Rxm2lb2bd |
Schneider |
França |
3 |
|
|
Breaker |
OSM |
Zhengtai |
China |
||
|
Controlador de movimento |
Zmc 404-2 |
Zmotion |
China |
1 |
|
|
Módulo de expansão |
ZIO 1616 |
Zmotion |
China |
1 |
|
|
Tratamento da fonte de gás |
Aw 40-02 |
Airtac |
Taiwan, China |
1 |
|
|
Válvula eletromagnética |
Sy 7120-5 d -02 |
Airtac |
Taiwan, China |
2 |
|
|
Cilindro de ar |
Cq2d 32-75 |
Airtac |
Taiwan, China |
1 |
|
|
Parafuso de bola |
SFU2504 |
Airtac/Hiwin |
Taiwan, China |
||
|
Guias lineares |
LSH15, LSH25 |
Airtac |
Taiwan, China |
||
|
Máquina de fusão a quente |
NC8 |
Valco Melton |
EUA |
1 |
8. Após o serviço:
A. Serviço gratuito: garantia de um ano. Peças quebradas por causa da qualidade são gratuitas
Durante o período de garantia. (Não inclui despesas e salários de viagem dos engenheiros)
B. Serviço cobrado: o custo das peças será cobrado após o período de serviço gratuito.
C. Serviço: Manutenção no local.
D. Fornecimento de longo prazo de peças de reposição.
9.Instalações auxiliares(Preparado pelo usuário):
(1) fonte de alimentação: disjuntor trifásico de quatro fios; Tensão: 380V / 50Hz
(2) Fonte do ar: min 5,5 kg/cm² × 3 m³/min
